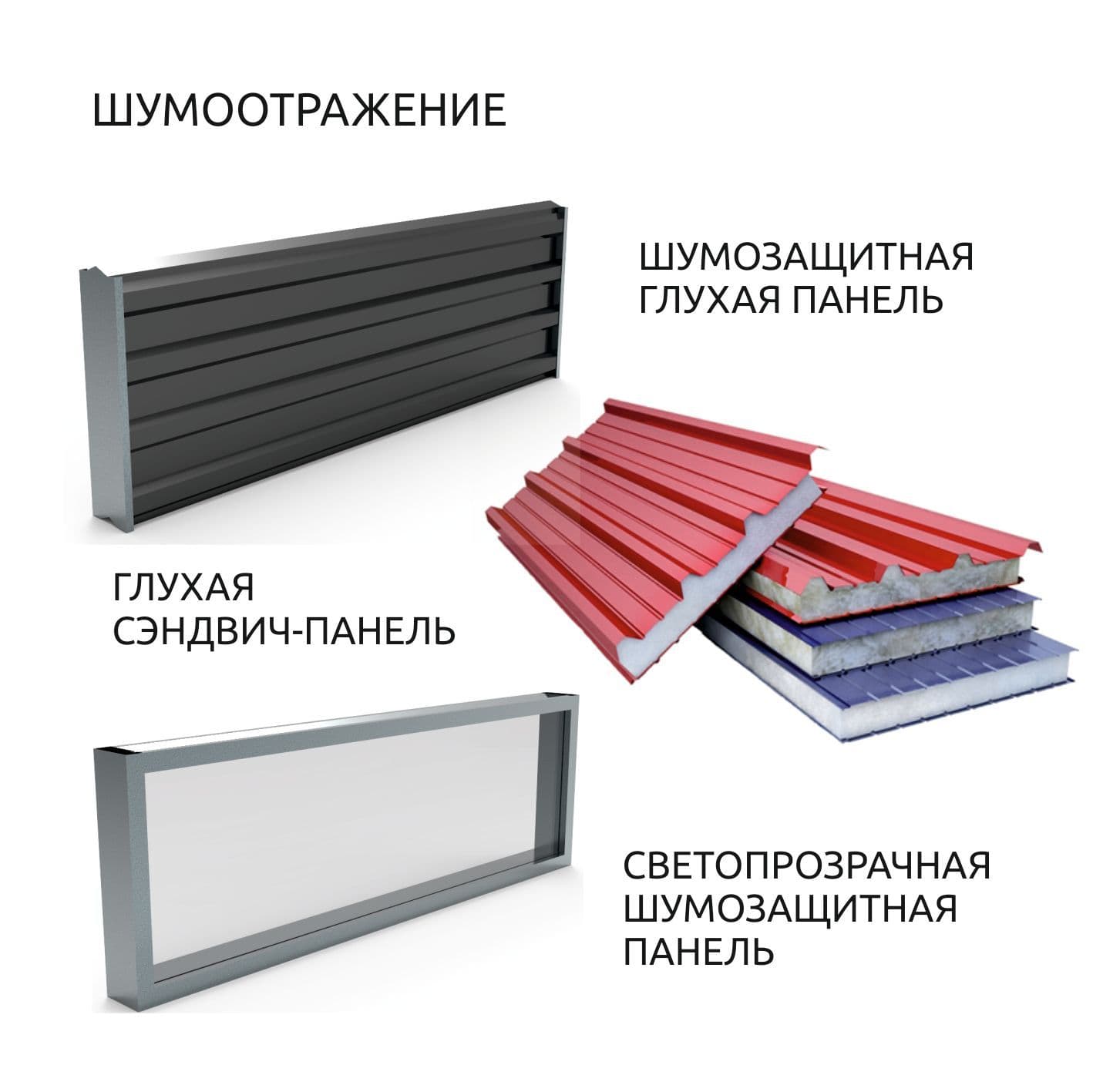

Шумозащитные панели

Шумоотражающие (без перфорации)

Шумопглощающие (с перфорацией)

Светопрозрачные (монолитный поликарбонат)

Сэндвич-панель, шумозащитная панель, панель-стекло.

Главное о монтаже

Выбор свай

Свайные фундаменты представляют собой длинные подземные конструкции, расположенные на равном расстоянии друг от друга для правильного распределения нагрузок.

Выбор вида свай для фундаментов шумозащитного экрана осуществляется на основании данных инженерных изысканий строительной площадки, и является частью работ по проектированию фундамента шумозащитного экрана.

Инженерные изыскания включают в себя геодезические, геологические исследования площадки строительства. Кроме того, содержат данные о конструкции, нагрузок на свайные фундаменты, местных условиях строительства.

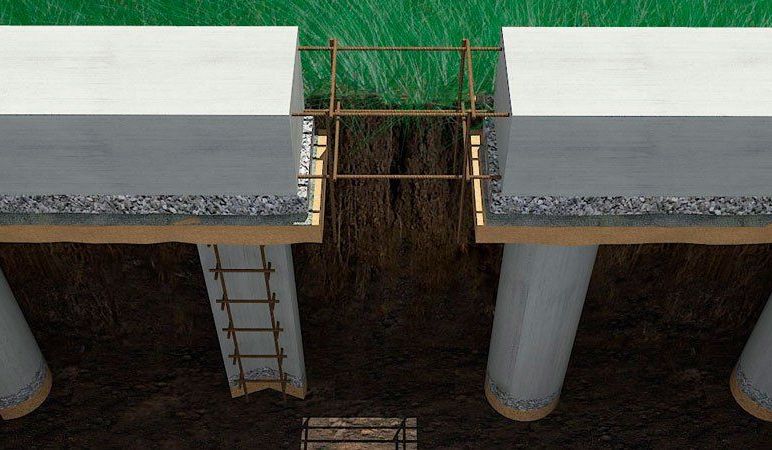

Ленточный ростверк за / против

Как следует из названия, ленточный ростверк представляет собой узкий фундамент любой длины, который используется в качестве основания для шумозащитного экрана.

ДОСТОИНСТВА
- надежность;
- устойчивость к ветровым нагрузкам;
- высокая защита от шума (от уровня земли до верха шумозащитного экрана);
- изолирует территорию от сточных вод с дороги и тротуара;
- максимальная степень защиты территории с точки зрения безопасности.

НЕДОСТАТКИ
- требует проведения трудоемкой работы, поэтому срок монтажа и стоимость больше по сравнению с другими видами фундамента.

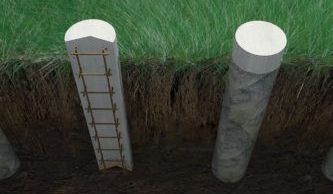

Буронабивные сваи

Для устройства свайного фундамента хороши забивные сваи, но стоимость такого фундамента довольно высока, и тогда альтернативой становятся буронабивные сваи (если есть проектное обоснование).

Для удешевления строительства шумозащитного экрана, его фундамент можно выполнить на буронабивных сваях, т.е. столбчатый фундамент.

Для определения стоимости необходимы:
- инженерно-геологические изыскания под строительство (либо проектные данные);
- количество свай (шт);
- диаметр свай;
- длина свай;

Стойки шумозащитного экрана

Стойки шумозащитных экранов являются каркасом для шумозащитных панелей. Изготавливаются из двутавровых стальных балок разной высоты и толщины металла. Для крепления фундамента к стойкам приваривается фланец.

При выборе размеров и количества балок исходят из высоты, веса, протяженности шумозащитных экранов и ветровой нагрузки региона.

Антикоррозийного покрытие:
- грунтовка и покраска порошковыми красками;
- горячее цинкование.

Светопрозрачный экран

Светопрозрачные экраны позволяют не нарушать облик города, а также повысить безопасность движения за счет большего угла обзора, лучшей освещенности трассы.

Водители и пешеходы могут визуально наблюдать известные им городские ориентиры.

Комбинированные экраны с прозрачными вставками уменьшают усталость, так как однотонность трассы негативно сказывается на реакции водителей, более того, водитель может уснуть за рулем или не ощущать реальной скорости движения

Порошковая окраска и любой цвет из шкалы классического RAL под заказ

Преимущества порошковой окраски
- любая цветовая гамма шкалы RAL;
- обладает ударопрочностью;
- не выгорает на солнце, всегда сохраняет свежесть цвета;
- ложится тонким слоем, нет потеков и непрокрашенных участков
- экологична, в составе нет едких веществ.

Совместно с нашим дизайнером можно подобрать наилучшие цветовые координаты шумозащитного экрана, чтобы создать/не нарушить гармонию пространства или дизайнерского архитектурного решения.

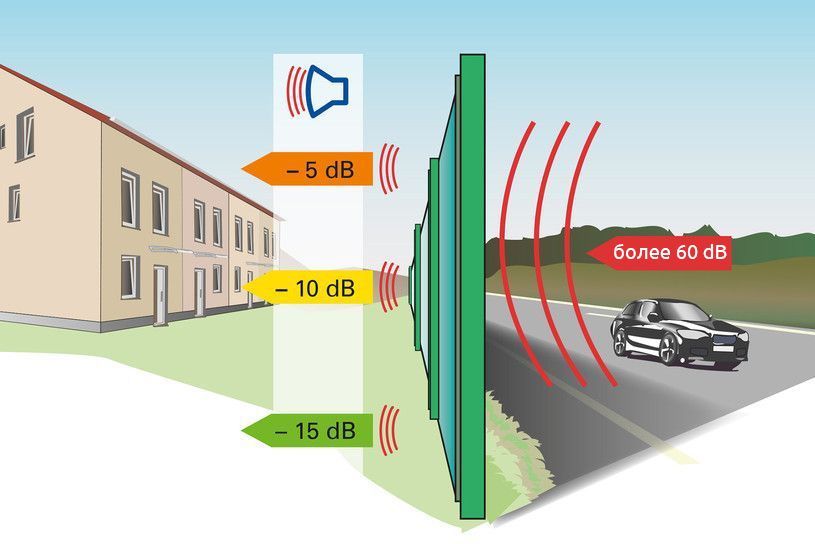

Высота шумозащитных экранов зависит от уровня шума, который необходимо снизить.

Расчет высоты экрана, зависит от следующих параметров, каждый из которых влияет на параметры экрана:

- расстояние обочина-дом
- расстояние от центра дороги до края дороги
- вид дорожного покрытия
- скорость движения
- интенсивность движения
- % грузового транспорта

Именно по этому каждый экран просчитывается и проектируется индивидуально.

Общие правила:

Шумозащитный экран должен располагаться от источника шума оптимально на три метра и быть его выше (например, если это автодорога, то максимальная высота автотранспорта 4 м).

Для того, чтобы шумозащитный экран в конечном итоге достиг наилучшего возможного эффекта, наряду с высотой решающее значение имеет также длина экрана.

Эмпирическое правило: прибавьте расстояние от дома до автомагистрали, три раза влево и три раза вправо. Пример: если дом находится в 10 м от трассы, шумозащитный экран эффективен только при общей длине стены 3х10 м слева от дома, 3х10 м справа от дома. Итого длина: 60 м.

Важно отметить, что шумовое загрязнение уменьшается по мере удаления жилого дома от автомагистрали.

Строительство объектов по СНиП и ГОСТ:

- СП 70.13330.2012 Несущие и ограждающие конструкции. Актуализированная редакция СНиП 3.03.01-87.
- ГОСТ Р 54931-2012 Экраны акустические для железнодорожного транспорта. Технические требования.
- СП 51.13330.2011 Защита от шума. Актуализированная редакция СНиП 23-03-2003.
- ГОСТ Р 54257-2010 Надежность строительных конструкций и оснований. Основные положения и требования.
- ГОСТ 27296-87 Защита от шума в строительстве. Звукоизоляция ограждающих конструкций. Методы измерения.

- Рекомендации по проектированию, изготовлению и монтажу ограждающих конструкций из сэндвич-панелей поэлементной сборки В.Ф.Беляев (ЦНИИПСК им.Мельникова);
- СП 45.13330.2012 Земляные сооружения, основания и фундаменты. Актуализированная редакция СНиП 3.02.01-87".
- СП 24.13330.2011 Свайные фундаменты. Актуализированная редакция СНиП 2.02.03-85.
- СП 78.13330.2012 Автомобильные дороги. Актуализированная редакция СНиП 3.06.03-85.
- СП 28.13330.2012 Защита строительных конструкций от коррозии. Актуализированная редакция СНиП 2.03.11-85.
- СН 393-78 "Инструкция по сварке соединений арматуры и закладных деталей.

- СНиП 12-03-2001 Безопасность труда в строительстве. Ч.1. Общие требования.
- СНиП 12-04-2002 Безопасность труда в строительстве. Ч.2. Строительное производство.

- СП 48.13330.2011 Организация строительства. Актуализированная редакция СНиП 12-01-2004.

- ГОСТ 12.3.009-76 ССБТ. Работы погрузочно-разгрузочные. Общие требования безопасности.
- ГОСТ 12.3.033-84 ССБТ. Строительные машины. Общие требования безопасности при эксплуатации.
- ГОСТ Р 12.1.019-2009 ССБТ. Электробезопасность. Общие требования и номенклатура видов защиты.
- ГОСТ 24258-88 Средства подмащивания. Общие технические условия.
Федеральные нормы и правила в области промышленной безопасности - "Правила безопасности опасных производственных объектов, на которых используются подъемные сооружения".
- Постановление Правительства РФ от 25 апреля 2012 г. N 390 "О противопожарном режиме".
- СТ СРО ОСМО-2-001-2010 Стандарт саморегулирования. Электробезопасность. Общие требования на производственных объектах организаций, выполняющих работы, которые влияют на безопасность объектов капитального строительства.

Наша работа стоит денег, потому что это экономит деньги. И время.

Наша компания не раз участвовала в исправлении ошибок работ недобросовестных подрядчиков.
И это испытание для всех. Избавьте себя от этого.

За 8 лет мы сталкивались со странным и иногда откровенно непрофессиональным поведением подрядчиков.

Ни на кого не будем показывать пальцем, но отметим, что переделывать объект - это всегда трудоемко вдвойне, на этом этапе порушены доверительные взаимоотношения "заказчик-подрядчик", и на строительной площадке выстроен алгоритм работы, который оказался не эффективным, а быть без вины виноватыми мало кто захочет.

Сталкивались с разным поведением подрядчиков у нас накопился целый список признаков, по которым можно отличить мастера своего дела от непрофессионала.

Наша работа стоит денег, потому что это экономит деньги. И время.

Сметы не учитывают недобросовестный труд

Ищите надежных исполнителей и поставщиков

Добросовестный подрядчик:
- Заинтересован в долгосрочных отношениях с вами, он внимателен и ответственен за ваш объект с первого письма или звонка;
- Предлагает изучить портфолио работ и открыто расскажет об опыте на объектах;
- Делает детальные уточнения, чтобы верно понять поставленную задачу;
- Спокойно отреагирует на запрос об учредительных документах;
- Уточнит и раскроет все детали, входящие в стоимость своего предложения;
- Адекватно оценивает свои возможности и заботится о репутации своей компании;

Признаки непрофессионализма подрядчика:
- Не расшифровывает смету — «в ней и так все понятно!»
- Неадекватная реакция на запрос учредительных документов;
- Берется за сложную задачу за несоразмерно крошечный бюджет;
- Не знает форм актов и не хочет их подписывать;

- Бурно реагирует на обсуждение деталей договора;
- Присылает документы файлом Word без подписи и требует оплатить счет;
- Безосновательно отговаривает от дешевого варианта в пользу дорогого;
- Подрядчик зовет вас на бессмысленные встречи и совещания;
- Ответственный за ваш объект не передает данные о договоренностях коллегам, уходя в отпуск.

Производство и поставка

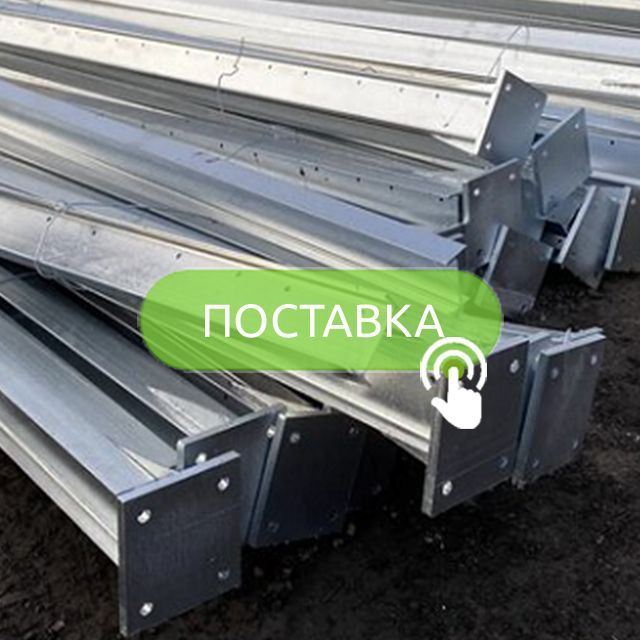

Стойки экрана - каркас будущей конструкции.

Наша компания много лет занимается изготовлением стоек любой сложности для объектов шумозащитного экрана в Москве и МО.

За это время наработан большой опыт по изготовлению стандартных стоек для шумозащитных экранов любых конфигураций по проектам Заказчика.

Дополнительно проектируем и изготавливаем на заказ уникальные стойки для экранов, рассчитываем нагрузки, подбираем оптимальный металлопрокат.

Оставить заявку на производство стоек Узнать подробнее о монтаже

Наша компания предоставляет услуги в комплексе:

- осуществляем все виды металлообработки, наносим защитные и / или декоративные покрытия.

- производим доставку на объекты Москвы и Московской области

- проводим монтаж металлоконструкций шумозащитного экрана.

Контроль качества на всех этапах производства, даем гарантию на все виды работ.

Разрабатываем чертежи по рисункам, эскизам и фотографиям. Перед тем, как приступать к производству, мы в обязательном порядке согласовываем проект с заказчиком, а также при необходимости и с госорганами, осуществляющими надзор в данной сфере.

Составляем сметы, готовим пакеты документов, помогаем с получением разрешений на строительство.

Для производства стоек необходимо использовать сталь, способную оказывать сопротивление большим ветровым нагрузкам, а также контролировать прочность сварочных швов, в роли сырья чаще всего используется углеродистая или прокатная низколегированная сталь.

Проведение сварочных работ требует от исполнителя достаточного уровня квалификации знания, работы согласно ГОСТ 5264-80 "Ручная дуговая сварка" и наличия соответствующего оборудования. Перед сваркой детали обрабатывают пескоструйной машиной, что помогает предотвратить коррозию. Неотъемлемый этап - проверка качества швов по окончании сварочного процесса. После этого металлоконструкция обязательно окрашивается (порошковое окрашивание) /цинкуется (горячее оцинкование) для дополнительной защиты от ржавчины.

Мы соблюдаем ГОСТ 9.307-89, по которому для установки шумозащитных экранов на трассах Москвы и Московской области требует антикоррозионного покрытия металлокнструкций методом горячего цинкования не менее 80 мкм.

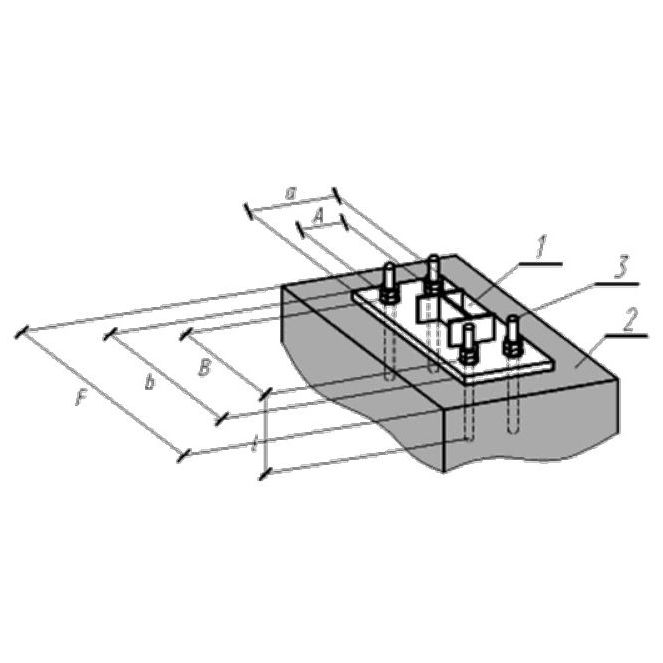

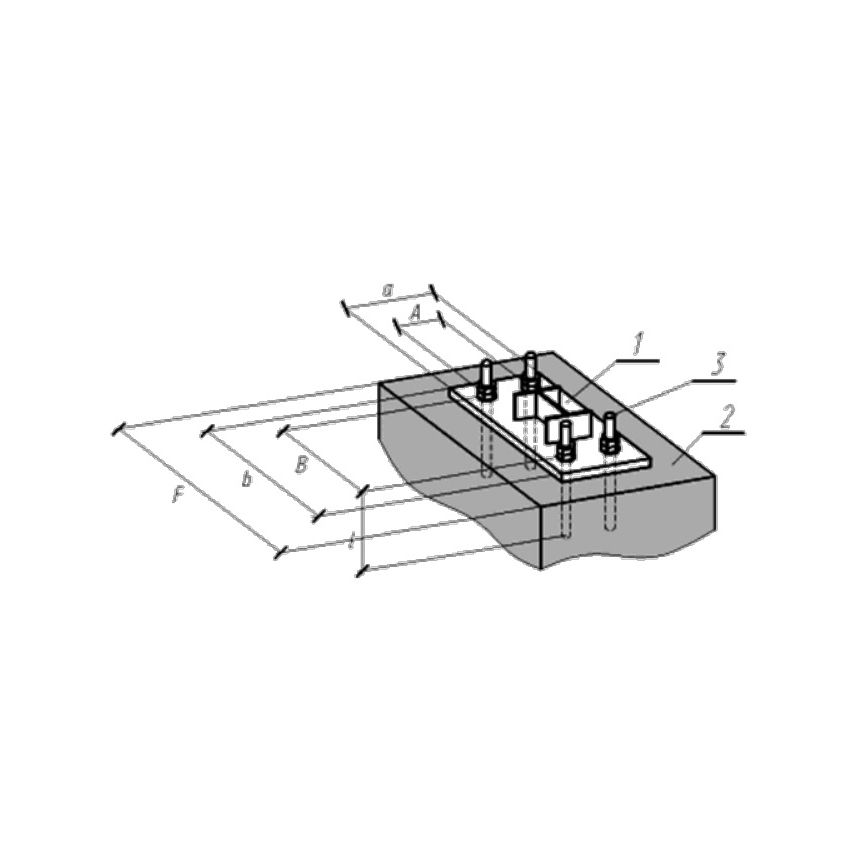

Основные типы стоек и способ монтажа

а - прямая стойка; б - Г-образная стойка;
в - саблевидная стойка;
1 - тело стойки; 2 - опорная пластина
стойки; 3 - элементы усиления стойки

а - ширина пластины; b - длина пластины; A, B - межосевые расстояния между анкерами; F - ширина фундамента; l - глубина установки анкера; 1 - стойка экрана; 2 - фундамент экрана; 3 - фундаментные болты

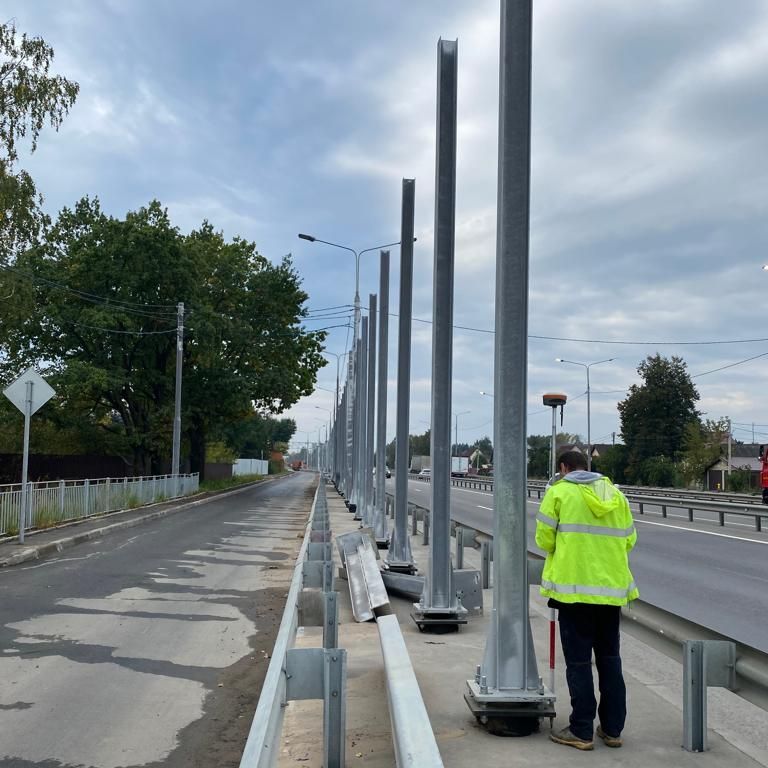

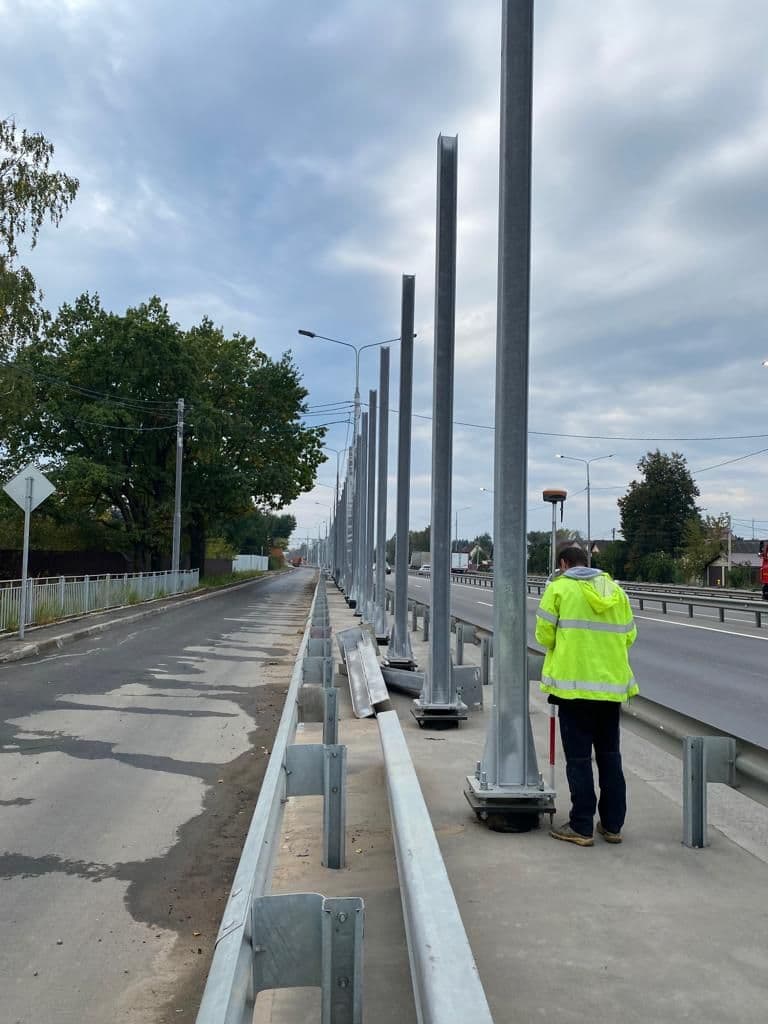

ЦКАД №5 Московская область / 2021 г.
На крепежных элементах установили стойки шумозащитного экрана
Больше фото

Произведем стойку под необходимую конструкцию шумозащитного экрана

Оставить заявку

Производство шумозащитных панелей

Подобно живому организму, цеха по производству панелей являются хорошо скоординированным механизмом, что работает отлажено и требует качества и контроля за ним на каждом этапе технологии.

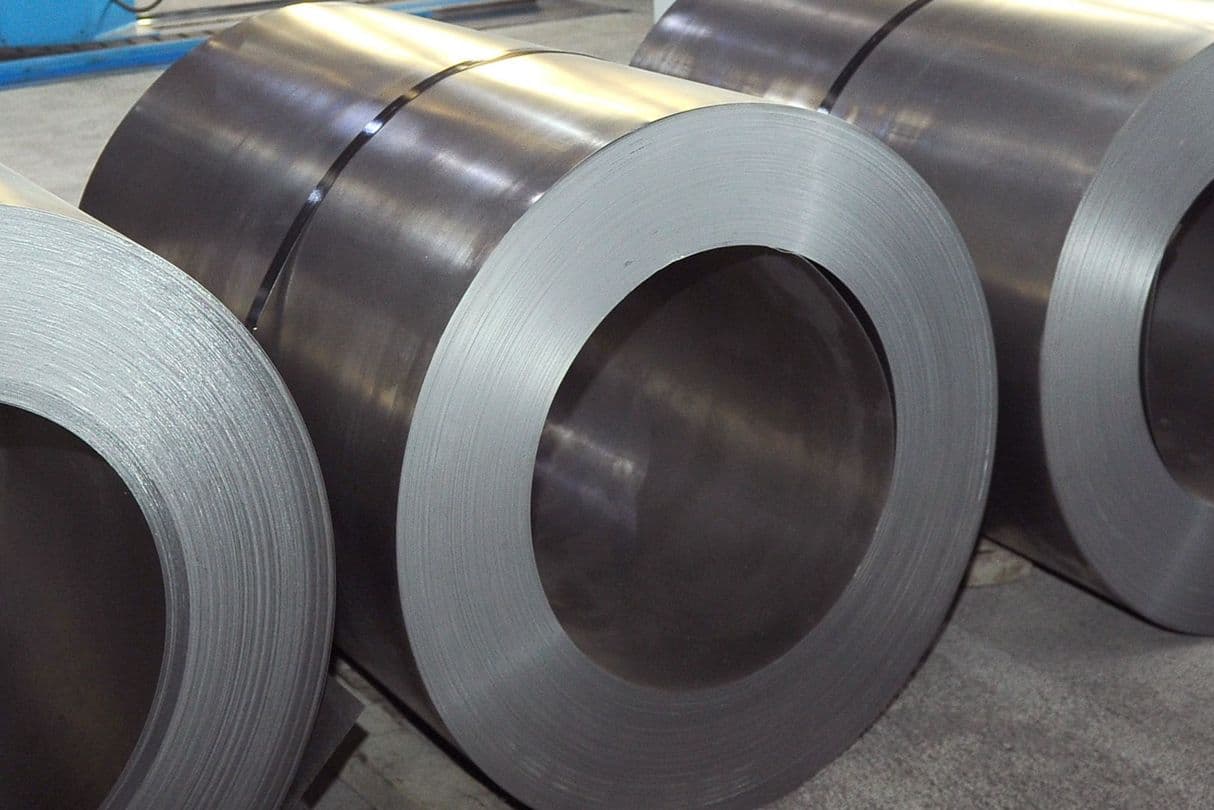

Массивные катушки с оцинкованным штрипсом толщиной от 0,6 мм до 0,8 мм готовы к производству шумозащитных панелей.

Прокатные ролики в автоматической линии создают жесткие линии стенок шумозащитной панели, задают внешний вид экрана.

Автоматический разматыватель подает металл на линию проката, где оцинкованный лист приобретает необходимую форму стенок панели.

Заполнением шумозащитной панели выступает минеральная вата на базальтовой основе, которая не раз доказала свою эффективность шумозащитных свойств.

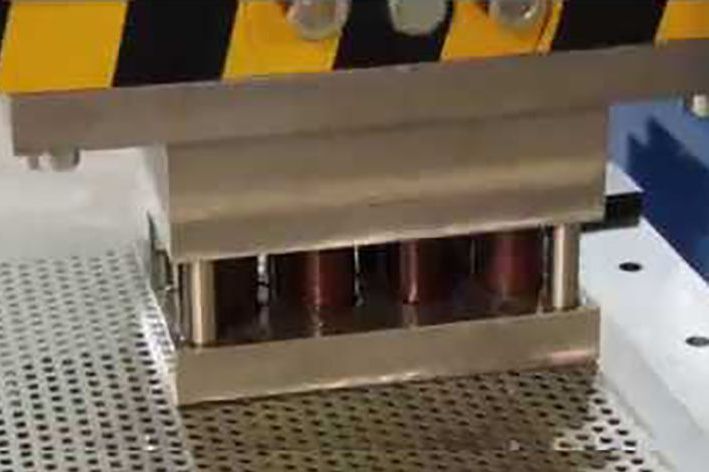

Перфорация производится на автоматизированном прессе координатной пробивки металлического листа. Такая перфорация позволяет создать шумопоглощающую панель.

Порошковая окраска - это прочность, экономичность и экологичность покрытия. В данной технологии не используются огнеопасные и токсичные жидкие растворители, поэтому данная технология практически безопасна.

Составные части шумозащитной панели

1. Стенка лицевая глухая / перфорированная

2. Стенка задняя

3. Звукопоглощающий материал (минвата, пенополистерол)

4. Торцевой профиль

5. Крепеж-заклепка

Заказать поставку панелей

Производство и поставка шумозащитного экрана из сэндвич-панелей

Современное производство шумозащитных экранов позволяет эффективно и быстро оградить те или иные объекты от чрезмерно громкого шума.

Звукоизоляционные панели легко собираются в цельную конструкцию с нужными параметрами, не требуют особого ухода и, самое главное, способны снижать громкость звуковых волн до 30 dB

Автоматизированная линия производства сэндвич-панелей

Почему стоит выбрать шумозащитный забор из сэндвич-панелей:

- Сокращение сроков строительства экрана, т.е. значительная экономия времени;
- Легкость панелей позволяет возводить шумозащитный экран практически на любом фундаменте;
- Сэндвич-панели имеют эстетичный и современный внешний вид;
- Высокая огнестойкость, благодаря применению негорючего утеплителя из минеральной ваты;
- Строительство экранов возможно в любое время года без снижения качества;
- Яркое цветовое решение шумозащитных экранов;
- Низкие затраты при транспортировке и возможность быстрого монтажа;
- Высокие показатели прочности при сохранении легкости монтажа.

Поставка сэндвич-панелей на объект

Светопрозрачные шумоотражающие панели: производство и поставка

По конструкции эти панели просты, но имеют ряд тонкостей: рамка из алюминия или стали, резиновый уплотнитель, заполнение монолитный поликарбонат толщиной от 8 мм до 12 мм. Крепится к стойкам с помощью прижимного элемента.

Преимущество светопрозрачных панелей:

- отлично пропускает свет;

- возможность обеспечить обзор на другую сторону ограждения;

- простая конструкция (в логистике, монтаже, ремонте);
- соответствие требованиям качества;
- современный внешний вид и возможность заказа изделия нужного цвета по шкале RAL;
- стойкость к кислотам и щелочам;
- высокий уровень защиты от шума;
- надежность конструкции.

На фото: светопрозрачный экран для ограждения детской площадки от шума.

Московская область / 2022 год

Больше фото

Проектирование

Примеры работ по проектированию

Наша команда осуществляет разработку проектной, рабочей документации по проектированию шумозащитных экранов, фундаментов, металлоконструкций. А также наш опыт имеет проектные решения, которые позволяют экономить 20% от сумм средних смет на строительно-монтажные работы по шумозащитным экранам. Эти решения подтверждаются расчетами в программах (ЛИРА, SCAD и пр.), практическими исполнениями и долговечностью уже выполненных объектов.

Стоимость монтажа

+ Быстрота в монтаже, экономичность
- Расстояние между уровнем земли и низом шумозащитного экрана

*стоимость от 8500 р/м2 - точная цена зависит от индивидуальности проекта
+ Высокая защита от шума от уровня земли до верха шумозащитного экрана
- Увеличение сроков монтажа

*стоимость от 10500 р/м2 - точная цена зависит от индивидуальности проекта
+ Наилучшее шумопоглощение
+ Монолитная конструкция устойчивая к ветровым нагрузкам
+ Максимальная степень защиты территории с точки зрения безопасности

*стоимость от 15500 р/м2 - точная цена зависит от индивидуальности проекта

Наши бонусные предложения

Визуализация в подарок
Рабочий проект бесплатно при заказе
Подбор цветовых координат с дизайнером за 0 руб.

Стоимость поставки

+ Мобильность, экономичность, быстрота сборки, большой срок службы

*стоимость сэндвич-панелей от 2500 р/м2 - точная цена зависит от индивидуальности проекта
+ Лучшая защита от шума, презентабельный внешний вид, надежная защита территории, большой срок службы

*стоимость шумозащитных панелей
от 4800 р/м2 - точная цена зависит от индивидуальности проекта
*стоимость светопрозрачных панелей от 12500 р/м2 - точная цена зависит от индивидуальности проекта

*стоимость оцинкованных стоек
от 155000 р/т - точная цена зависит от индивидуальности проекта

Оставьте заявку

✔ Мы свяжемся с Вами в ближайшее время

✔ Выезд специалиста на объект бесплатно

✔ Быстрый расчет коммерческого предложения

Контакты

Для связи

+7 (985) 518-68-88

ekran2000@bk.ru

Время работы

Пн—вс: 09:00—20:00

Реквизиты

ООО «Шумозащитные экраны»
ИНН 7727485375
КПП 772701001
ОГРН 1227700087207

117041, город Москва, ул. Адмирала

Руднева, д. 2, эт. 3 офис 21в

+7 (985) 518-68-88

Адрес
г. Москва, ул. Адмирала
Руднева, д. 2, эт. 3 офис 21в
